VSP841 - Passiver Vakuumsensor
Verpackungseinheit: 1 Stück

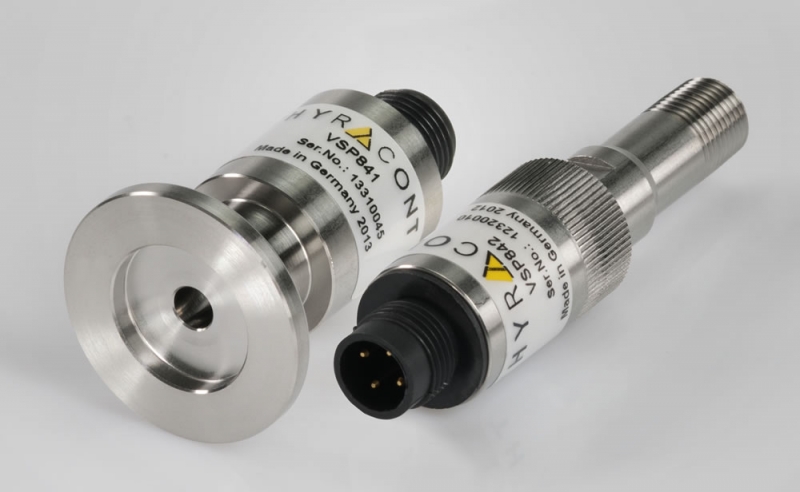

Die Pirani-Halbbrücken VSP841 und VSP842 messen Absolutdruck im Feinvakuumbereich.
Der robuste Wärmeleitungssensor in miniaturisierter Ausführung ist kompakt, vorabgeglichen und temperaturkompensiert.
Geeignet für geregelte und passive Brückenschaltungen.
Typische Anwendungen:
- • Anlagen mit zentraler Steuerelektronik und Auswertung
- • Apparatebau
- • Analysegeräte
- • Chemische Verfahrenstechnik
- • Gefriertrocknung
- • Überwachung von Vakuumisolationen
- • Konzentratoren
| TECHNISCHE DATEN | VSP841 |
| Passiver Vakuumsensor | |
| Messprinzip | Pirani, gasartabhängig |
| Medienberührendes Material | Edelstahl 1.4305, Nickel, Wolfram, Glas |
| Messbereich | 1000...100 - 1 x 10-3 mbar (750...75 - 1 x 10-3 Torr), zulässige Überlast 4 bar absolut |
| Genauigkeit | Abhängig von der Auswerteelektronik, z. B. 10 - 1 x 10-2 mbar: ca. 15 % vom Messwert |
| Reaktionszeit | Ca. 200 ms |
| Spannungsversorgung | Versorgung der Brückenschaltung entsprechend Schaltungsvorschlag |
| Elektrischer Anschluss | 4poliger Rundstecker Binder 713, verschraubbar |
| Leistungsaufnahme | Ca. 30 mA |
| Umgebungstemperatur | +10...+40°C |
| Lagertemperatur | -20...+80°C |
| Ausheiztemperatur | 80°C am Flansch |
| Ausgangssignal | Änderung der Brückenspannung in Abhängigkeit des Vakuums |

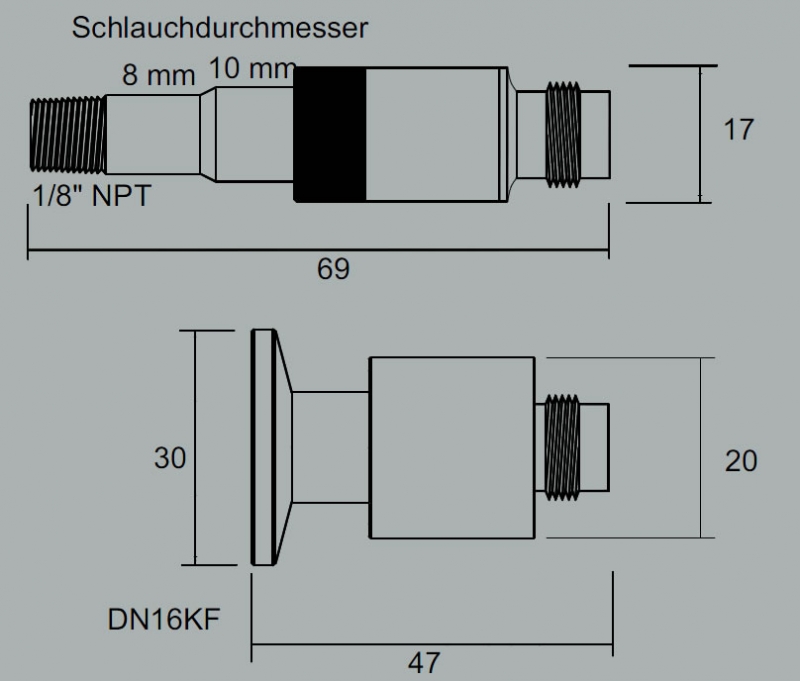

| Vakuumanschluss | VSP841: Edelstahlkleinflansch DN 16 ISO-KF, Ni VSP842: 1/8”-NPT-Gewinde, Edelstahl, Ni |
| Schutzart | IP65 |
| Gewicht | Ca. 60 g |
Lieferzeit: 5 bis 10 Werktage
| Spezifikation | Gewicht | Menge | EP/VE | Anschluss | Bestell-Nr: | Preis € / Netto | Preis € / Brutto* | Angebot |
|---|---|---|---|---|---|---|---|---|
| VSP841 | 60 gr | 1 | Stück | DN 16 ISO-KF | MG920009 | 124,00** | 147,56** | |
| VSP842 | 60 gr | 1 | Stück | 1/8"-NPT-Gewindeanschluss | MG920010 | 131,80** | 156,84** | |
| Gegenstecker für VSP841/VSP842 | 100 gr | MG920049 | 7,90** | 9,40** |
| Spezifikation | VSP841 |
|---|---|
| Gewicht | 60 gr |
| Menge | 1 |
| EP/VE | Stück |
| Anschluss | DN 16 ISO-KF |
| Bestell-Nr: | MG920009 |
| Preis € / Netto | 124,00** |
| Preis € / Brutto* | 147,56** |
| Spezifikation | VSP842 |
|---|---|
| Gewicht | 60 gr |
| Menge | 1 |
| EP/VE | Stück |
| Anschluss | 1/8"-NPT-Gewindeanschluss |
| Bestell-Nr: | MG920010 |
| Preis € / Netto | 131,80** |
| Preis € / Brutto* | 156,84** |
| Spezifikation | Gegenstecker für VSP841/VSP842 |
|---|---|
| Gewicht | 100 gr |
| Menge | |
| EP/VE | |
| Anschluss | |
| Bestell-Nr: | MG920049 |
| Preis € / Netto | 7,90** |
| Preis € / Brutto* | 9,40** |
- Alle Preise nur gültig bei Bestellungen im Online-Shop. Bei Bestellungen außerhalb dieses Onlinehandels entstehen administrative Bearbeitungsgebühren!
- * = Bruttopreisangaben inkl. 19.00% gesetzlicher Mehrwertsteuer
- ** = zzgl. Versandkosten
- Lieferung: Sperrgutversand
- Lieferzeiten können abweichen.
- Abbildungen zu den Artikel können abweichen.
- Wir berechnen unter 100,00 € Warenwert zusätzlich einen Mindermengenzuschlag von 30,00 €.
- Artikel in Spezifikationen müssen keine Originalteile sein.
